接触器线圈自锁联锁是什么意思？互锁，互锁，所以了解接触器的自锁和互锁。什么是互锁？电气控制中的联锁主要是为了保证电器的安全运行而设置的，什么是控制电路中的“自锁”和“联锁”？链条的区别是什么？2.联锁:联锁是一种控制方式，通过设置联锁装置，保证设备在某一状态下只能执行一个动作。

电路中的自锁是指当启动按钮按下后关闭，电路中通电的线圈继续工作而不断电，即线圈的辅助常开节点并联在启动按钮的两端。电路中的互锁是指两个不同的节点分别串联在一起，在电路中相互制约。当线圈1的节点动作时，线圈2不动作，当线圈2的节点断开时，线圈1不动作。自锁:保持与电联锁:两者只能选一。自锁:按下启动按钮后关闭，电路中通电的线圈继续工作而不断电，即线圈的辅助常开节点并联在启动按钮的两端。

功能:自锁:启动按钮释放后，接触器线圈保持通电吸合，一般接在动作接触器的辅助常开触点上，与启动按钮并联。联锁:防止正负接触器同时动作，使相线短路。将正向(反向)旋转接触器的电源回路串联到反向(正向)旋转接触器的辅助常闭触点上。扩展信息:自锁装置:换挡后，确保组合套与组合齿圈完全啮合(或者滑动齿轮换挡时，啮合全齿长)。

自锁和联锁是实际应用中接触器和按钮常见的接线方式。这些要从接触器和按钮的工作特性说起:接触器的工作特性是，当线圈不通电时，常开触点断开，常闭触点闭合；线圈通电后，常开触点闭合，常闭触点断开。按钮的工作特点是启动按钮按下后关闭，松开后立即断开；按下停止按钮时断开连接，松开手后立即关闭。当我们用单个按键控制电路时，问题就出现了，按下开始键，电路就通了又断，一松手，电源马上就关了。这样电路就不能持续通电，不符合我们对电路的要求。

方法是加一个接触器:让接触器线圈与按钮串联，常开触点与按钮并联。这样，当按下按钮时，接触器线圈通电，常开触点闭合。松开按钮后，虽然按钮断开，但常开触点仍然接通。所以电路可以持续供电。这是自锁的。自锁是保证电路正常工作，用按钮控制电路的通断。如果同时有两条电路，我们要求两条电路不能同时通电。

点动、联锁、自锁是三种常见的电气控制方式，它们之间的区别如下:1。点动:点动是一种短期控制方式，在按下按钮或开关的同时使设备运行，松开按钮后停止运行。点动适用于需要短时间运行设备的场合，如手动控制启停、调试设备等。2.联锁:联锁是一种控制方式，通过设置联锁装置，保证设备在某一状态下只能执行一个动作。联锁可以防止设备在不安全的状态下同时执行多个动作，保证设备的安全。

3.自锁:自锁是一种控制方式，通过设备本身的特性实现自动锁定。自锁可以保持设备在某一状态下运行，直到外界条件发生变化或手动解除自锁。自锁适用于设备在特定条件下需要连续运行的场合，如保持运行、自动控制等。综上所述，点动是一种短期的手动控制方式，联锁是通过设定装置保证设备只能执行一个动作，自锁是通过设备本身的特性实现连续运行。

1。不同自锁的应用是用自己的常开触点与开按钮并联锁住电路。即使打开的按钮弹开，由于自锁触点的连接，仍然可以形成回路。联锁的应用是将继电器A的常闭触电与其他电路串联，其他电路中继电器B的常闭触电与继电器A的电路串联..当继电器A的线圈先通电时，其常闭触电会断开继电器B的回路，反之，如果继电器B的线圈先通电，其常闭触电会断开继电器A的回路..

如果常开辅助触点与启动的电动开关并联，那么当按下启动按钮时，接触器动作，辅助触电闭合，状态维持。此时，如果松开启动按钮，接触器不会断电并断开。一般来说，除了启动按钮和辅助按钮并联之外，还要串联一个按钮起停止作用。在点动开关中，常开触点用于启动，常闭触点用于停止。联锁是指几个电路，利用一个电路的辅助触点来控制另一个线圈电路，从而维持状态或限制功能。

从它们在电路中的作用来看，自锁可以保证交流接触器的线圈在启动按钮松开时继续通电；联锁可以确保两个交流接触器的线圈不会同时通电。接触器自锁和联锁的区别:1。从它们在电路中的作用来看，自锁可以保证交流接触器的线圈在启动按钮松开时继续通电；联锁可以确保两个交流接触器的线圈不会同时通电。2.自锁用可动辅助触点，联锁用可动辅助触点；自锁连杆与启动按钮串联，联锁连杆与另一个交流接触器的线圈串联。

联锁是指在几个相互联锁的物体中，如果一个物体移动，其他物体将无法移动，例如电机正转时，如果误操作按下反转按钮，电机仍然无法反转，反之亦然。联锁是指另一个物体的动作受到前一个物体的限制，如断路器和隔离开关的操作顺序，以避免。

所谓双联锁，就是在按钮开关的机械结构上的排他性选择性，即在不断开反向触点的情况下，不能触动正向触点。二是电路连接被对方常闭触点锁定。如果对方没有复位，就无法接通，反之亦然。两个方向启动的按钮相互控制，使其不能同时动作，同时执行的继电器也相互锁定对方线圈，使其不能同时动作，以防意外。先按SB1再按SB2无效；先按SB2再按SB1也是无效的。

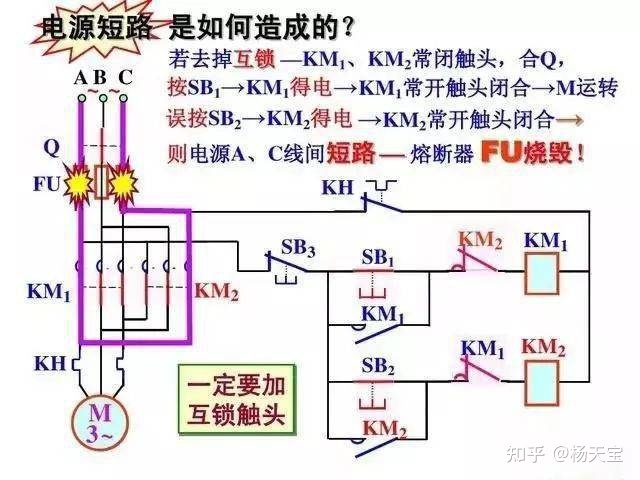

按钮双联锁是指复合按钮的动触头作为启动按钮，复合按钮的动触头与另一个接触器的线圈支路串联作为联锁触头。这样，要改变电机的方向，只需直接按下反转按钮，无需先按停止按钮，简化了操作。为了使电机正反转，可以用两个接触器KM1和KM2来切换电机三相电源的相序，但两个接触器不能拉在一起。如果它们同时拉在一起，就会造成电源的短路事故。为了防止这种事故的发生，采用了双联锁按钮的电机正反转控制电路。

自锁一般是用交流接触器的辅助触点来控制接触器本身吸合线圈的通断，联锁则是用交流接触器的辅助触点来控制其他接触器吸合线圈和控制电路的通断。一般来说，除了启动按钮和辅助触点并联之外，还要串联一个按钮才能停止。在点动开关中，常开触点用于启动，常闭触点用于停止。主电路从三相电源端子L1、L2、L3引出，经电源开关QS、熔断器FU和接触器KM的三对主触头KM，到电机M。

延伸信息:保护(1)欠压保护:当电源电压由于某种原因下降时，电机的转矩会明显降低，从而影响电机的正常运行。严重时会造成“堵转”，损坏电机。采用接触器自锁控制电路可以避免上述故障。因为当电源电压低于接触器线圈额定电压的85%时，接触器电磁系统产生的电磁力克服不了弹簧的反作用力，所以被释放，主触点打开，主电路自动切断，从而达到欠压保护的功能。

电气控制中的联锁主要是为了保证电器的安全运行而设置的。它主要是由两个电气设备相互控制而形成的。电气联锁的本质是将这两个继电器的常闭触电接入另一个继电器的线圈控制回路。这样，当一个继电器通电时，不可能在另一个继电器的线圈上形成闭合回路。但是这个动作也可以通过机械联动来实现。如果常开辅助触点与启动按钮并联，当按下启动按钮时，接触器动作，辅助触点闭合，保持状态。此时，如果松开启动按钮，接触器不会断电并断开。

如果常开辅助触点与启动按钮并联，当按下启动按钮时，接触器动作，辅助触点闭合，保持状态。此时，如果松开启动按钮，接触器不会断电并断开，除了启动按钮和辅助触点并联外，还要串联一个按钮起停止作用。在点动开关中，常开触点用于启动，常闭触点用于停止，主电路从三相电源端子L1、L2、L3引出，经电源开关QS、熔断器FU和接触器KM的三对主触头KM，到电机M。
